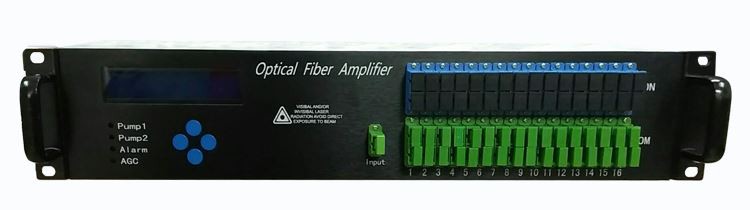

Velika snaga OFA za FTTH FTTB

EDFA1500, proizvod je C-Band Er-Yb pojačalo dvostruke oplate s dvostrukim optičkim pojačalom s optičkim vlaknima. Ključne komponente proizvoda su multimode PUMP laser visoke pouzdanosti i optičko vlakno s dvostrukom oblogom.

Pošaljite upit

Preuzimanje datoteka

Opis

Pregled

EDFA1500, proizvod je C-Band Er-Yb pojačalo dvostruke oplate s dvostrukim optičkim pojačalom optičkih vlakana. Ključne komponente proizvoda su multimode PUMP laser visoke pouzdanosti i optičko vlakno s dvostrukom oblogom. Vlasnički krug ATC (automatska kontrola temperature) i APC (automatska kontrola snage) osiguravaju visoku stabilnost i pouzdanost izlazne snage, jedinstveni dizajn optičkog kruga osigurava odlične optičke performanse. MPU sistem visoke stabilnosti i visoke preciznosti za osiguranje kontrole, podešavanja i prikaza inteligentni su i jednostavni.

Ovo pojačalo koristi dvostruko obloženo Erbium Ytterbium kondenzirano vlakno i koristi multimodnu pumpu velike snage, sa 10 puta učinkovitijom pretvorbe većom od opće tehnologije jednog načina, te stoga imaju niži relativni trošak i kompaktniju veličinu i manju potrošnju energije, posebno za FTTH ili FTTB ili druge velike aplikacije distribucijskog sistema.

Koristite inteligentni sistem upravljanja temperaturom: (1) usvojite poseban krug regulacije temperature, zračenje topline i potrošnju energije se može smanjiti za 30%, (2) profesionalni dizajn protoka zraka može osigurati i najbolju stabilnost temperature, istovremeno će se pokrenuti snažni ventilator kada je temperatura kućišta veća od 45 ℃, u međuvremenu će se zaustaviti jer je temperatura ispod 40 T. Tehnologija osigurava toplinsku stabilnost dugog vijeka sustava i ventilatora.

Inteligentni sistem upravljanja mrežom. Savršeno mrežno sučelje: Ethernet, RS-485 i RS-232 mreža ， i sučelje za upravljanje otvorenom mrežom osiguravaju povezanost sa svim ostalim sistemima upravljanja mrežom.

Oni se široko koriste u CATV prijenosnom sustavu i zahtjevu FTTH za distribuciju velike snage. Može se koristiti za distribuciju analognog / digitalnog signala CATV ili za uspostavljanje trostruke mrežne integracije. (Trostruka talasna WDM nije obavezna)

Blok dijagram

Block Diagram
